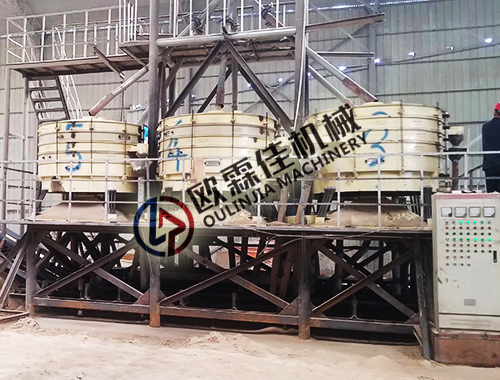

什么是摇摆筛?摇摆筛的结构原理与特点有哪些?

发布时间:2020-05-16人气:17


        振动筛对于大家来说是比较陌生,今天就让欧霖佳机械为大家带来一款非常安全方便的新型筛分设备——摇摆筛,对这方面感兴趣的朋友们不妨进来文章了解一下。



        摇摆筛的仿人工设计原理是为了满足大产量、高精度筛分的需要而特殊设计的一种高效筛分机。适用行业化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业。


        最简单的筛分是双眼注视双手筛分,摇摆筛分机就是对此的机械模拟,它是目前最有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。


摇摆筛特点

        高达5倍的单位面积产出,精确到6级分离,筛分效率高达90%-99%,使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4-5倍,筛分零件寿命提高而维护减少、噪音低。



摇摆筛结构原理

        1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。

        2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

        3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

        4、水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

        5、此次过程在每筛层之间重复进行。


摇摆筛正确安装方法

        1、安装支承或吊挂装置。安装摇摆筛时,要将基础找平,然后按照支承或吊挂装置的部件图和筛子的安装图,顺序装设各部件。弹簧装入前,应按端面标记的实际刚度值进行选配。

        2、安装摇摆筛的电动机及三角胶带。安装时,电动机的基础应该找平,电动机的水平需要校正,两胶带轮对应槽沟的中心线应当重合,三角胶带的拉力要求合适。

        3、按要求安装并固定摇摆筛筛面。

        4、检查摇摆筛筛子各连接部件固定情况,筛网应均匀张紧,以防止产生局部振动。检查传动部分的润滑情况,电动机及控制箱的接线是否正确,并用手转动传动部分,查看运转是否正常。

        5、检查摇摆筛入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。


        以上就是欧霖佳机械为大家详细的介绍了摇摆筛工业设备机器,如果对这方面有需要的公司企业,在对这些设备进行选购的时候一定要经过质量有保证的正规厂家。
